Solární aerátor A60-24 PVR Venturi + 120W solární panel
Čerpadlo je určené pro přečerpávání a vysoce efektivní okysličování sladké a slané vody bez větších nečistot
DC bezkartáčový motor s vysokou energetickou účinností řízený mikroprocesorem
Hladký rozběh při malém proudu, vhodné pro provoz ze solárního panelu
odolný permanentní magnetický rotor oběžného kola na jemné keramické hřídeli
unikátní magnetický pohon s velmi dlouhou životností, oběhové čerpadlo pro trvalý chod, jednoduchá údržba, velmi nízká spotřeba a hluk
Čerpadlo může být použit pro většinu aplikací jako oběhové čerpadlo bez nutnosti
připojení k elektrické síti. Vysoká účinnost umožňuje připojení přímo na solární panel.
Vyznačuje se díky svým malým rozměrům vysokou účinnost a extrémně nízkou spotřebou energie. Dlouhá životnost díky použité technologie zajišťuje bezúdržbový a tichý provoz.
Toto čerpadlo je ideální pro rodinné domy, solární systémy nebo cirkulační čerpadla.
Čerpadlo ponořte do vody a pak připojte napájecí zdroj a nebo solární panel :
Červený vodič +
Černý vodič -
Zabraňte chodu na sucho, při nebezpečí chodu na sucho je nutné čerpadlo doplnit hladinovým spínačem
Zabraňte přepólování, dojde k poškození řídící elektroniky !!!
Čerpadlo nesmí zamrznout !!!
Maximální průtok při minimální výtlačné výšce a napětí 30V - 1 380 l/h
Maximální výtlačná výška při minimálním průtoku - 16 m
Pracovní napětí - 12 - 30 VDC
Max. příkon - 65 W při max. napětí
Připojení vstup výstup - 20,5 mm, G 1/2
Životnost - 20 000 hodin provozu
Maximální teplota čerpané kapaliny - +80 st C
Hluk - menší jak 40 dB
Maximální hloubka ponoru - 1 m
Připojovací kabel - 5 m
Rozměry d x š x v - 370 x 60 x 92 mm
Hmotnost - 550 g
Napájení čerpadla :
Pro napájení čerpadla lze použít solární panel o výkonu 60-180 Wp s optimálním napětím 17-19V, kapacita solárního panelu se zvolí dle požadované délky chodu za slunného počasí, pro běžné použití postačuje solární panel 60W, čerpadlo mění otáčky podle slunečního svitu.
Pro napájení ze sítě se použije napájecí zdroj s výstupním napětí 12-30VDC, při napětí 30V lze dosáhnout maximálního výkonu čerpadla dle výkonové křivky.
Údržba :
Čerpadlo nepotřebuje při běžném provozu žádnou údržbu, při čerpání více znečištěné vody je vhodné čerpadlo doplnit filtrem nečistot na vstupu čerpadla. Pokud dojde k ucpání sacího otvoru a nebo rotoru čerpadla, je nutné čerpadlo demontovat a vyčistit. Pozor na keramickou hřídel oběžného kola, je velmi křehká.

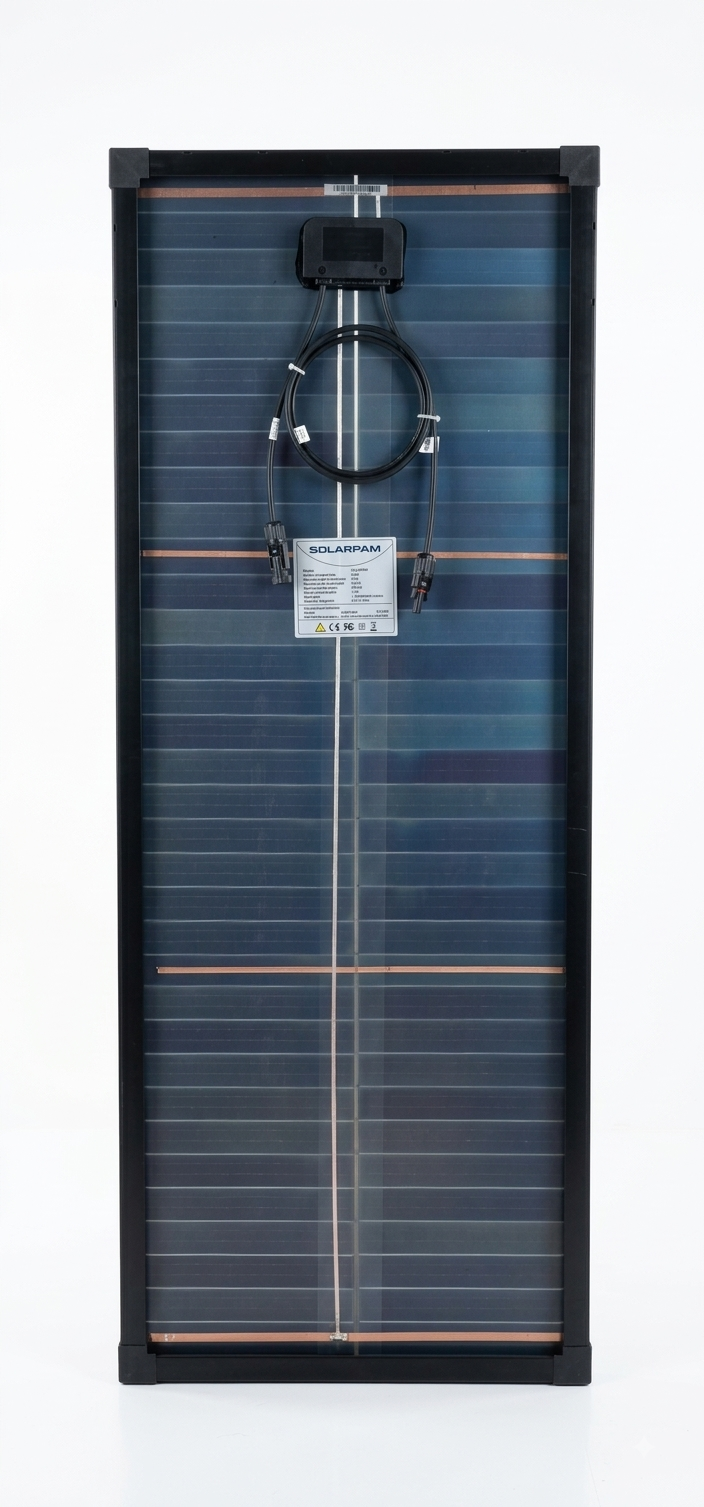

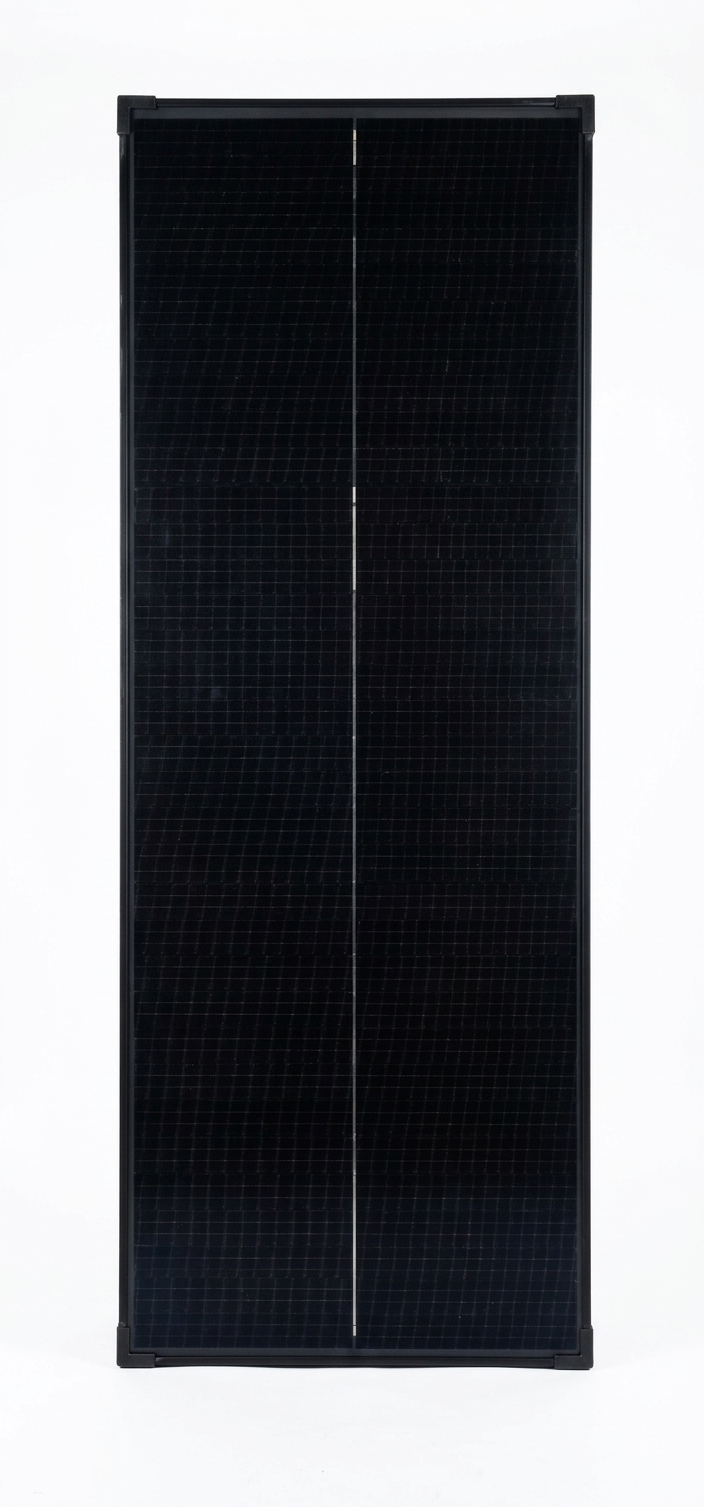

Fotovoltaický panel vyrobený z monokrystalického křemíku. Duralový rám 35mm, krycí sklo. Typ SZ-120–36M (36článků)
Elektrické parametry:
Max.napětí naprázdno Voc=22,44V
Max.zkratový proud Isc=6,65A
Max.napětí při zátěži 120W: Vmp=19,14V
Max.proud při 120W: Imp=6,27A
Max.systémové napětí: 1000V
Pracovní teplota –45+85st.C
Rozměry:1070×580×30mm
Komplet obsahuje: Solární panel 120W
Solární ponorné čerpadlo A60-24 PVR
venturi 1/2....................2ks

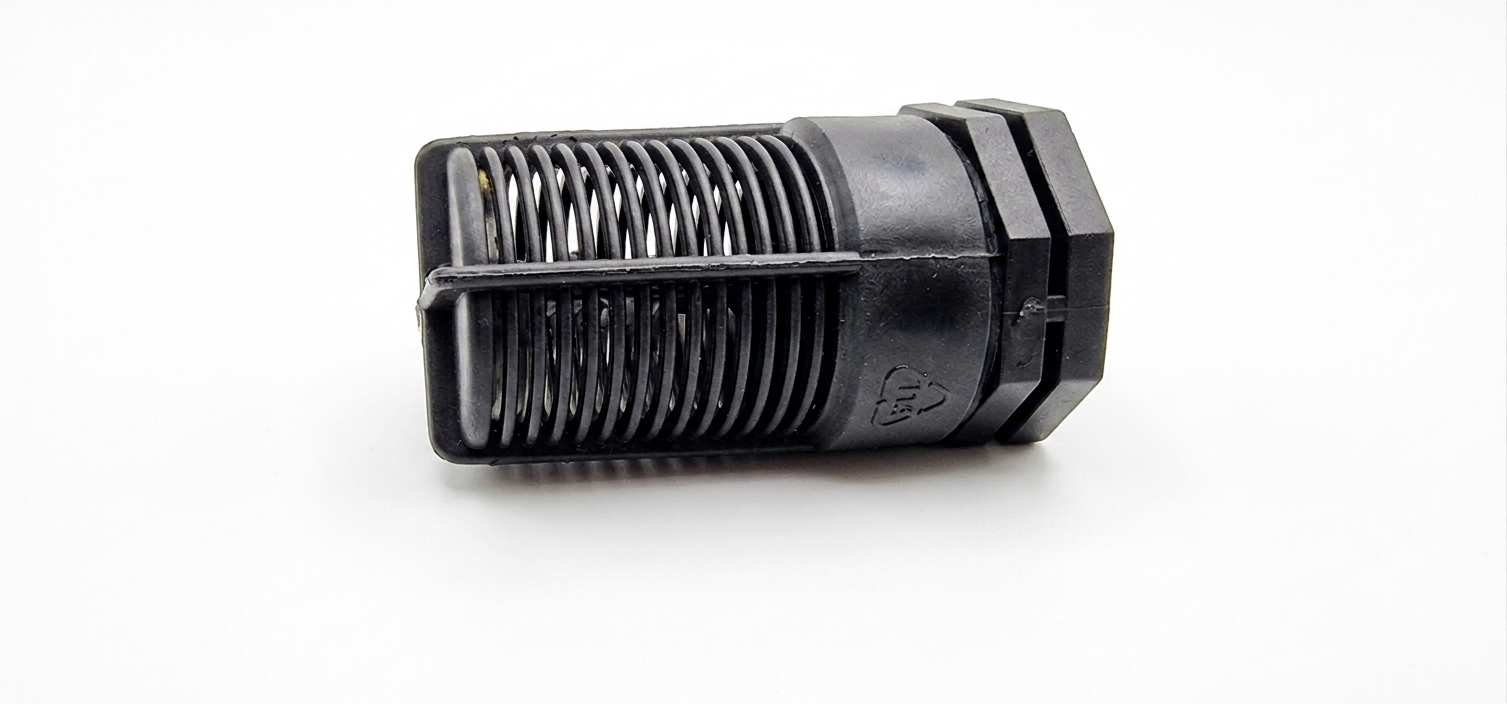

sací koš ........................1ks
konektor mc4 +-...........1ks
