SOLÁRNÍ DC OBĚHOVÉ ČERPADLO HS15-P + 20W solární panel
Popis
DC bezkartáčový motor s vysokou energetickou účinností řízený mikroprocesorem, hladký rozběh při malém proudu, vhodné pro provoz ze solárního panelu, odolný permanentní magnetický rotor oběžného kola na jemné keramické hřídeli, unikátní magnetický pohon s velmi dlouhou životností 30 000 hodin, oběhové čerpadlo pro trvalý chod, bezúdržbové
Specifikace
Napájecí napětí 5 – 24 VDC Maximální průtok 20 L/min, Maximální výtlak 4,5 m s minimálním průtokem, Připojení ½" Maximální tlak v systému 2 Bar ,Maximální teplota kapaliny +100C,Maximální teplota okolí +70CKrytí IP68Příkon 5W – 28W dle napájecího napětí, Hluk Max. 35 dB / 1mDélka přívodního kabelu 30 cm
Výkon čerpadla lze řídit napájecím DC napětím v rozsahu 5 – 24VDC, při napájení solárním panelem se otáčky mění plynule dle osvětlení
Napájení solárním panelem
Pro přímé napájení solárním panelem lze použít solární panely s výkonem 20-80Wp max. 18Vmp. Se zvětšujícím výkonem solárního panelu se lineárně zvyšuje doba provozu za den. Při ohřevu vody a východu slunce se začne ohřívat voda, FV panel začne generovat elektřinu, čerpadlo se samo rozběhne. Je to velice jednoduché a spolehlivé řešení. Nejsou potřeba žádné regulátory, termostaty a senzory.
Napájení DC záložním zdrojem
Nejjednodušší zálohování oběhového čerpadla při výpadku napájení. Při 12V akumulátoru 20Ah je doba chodu až 15 hodin
Výkonová křivka
Výkonová křivka v závislosti na výtlačné výšce a průtoku – se zvyšující výtlačnou výškou klesá průtok až na minimum při maximální výtlačné výšce
Oblast použití
Oběhová čerpadla topení Podlahové vytápění Solární aplikace, termosolární ohřev vody, ohřev vody v bazénu ,Čerpání kapalin .Pro všeobecné použití při čerpání vody
Aplikace
Čerpadlo může být použit pro většinu aplikací jako oběhové čerpadlo bez připojení k elektrické síti. Vysoká účinnost umožňuje připojení přímo na solární panel. Vyznačuje se díky svým malým rozměrům vysokou účinnost a extrémně nízkou spotřebou energie. Dlouhá životnost díky použité technologie zajišťuje bezúdržbový a tichý provoz. Toto čerpadlo je ideální pro rodinné domy, solární systémy nebo cirkulační čerpadla.
Soft start
Čerpadlo má měkký rozběh k odstranění vysokého proudu při startu. Když začne solární panel generovat energii, čerpadlo začne automaticky hledat vhodnou polohu rotoru ke spuštění. Mikroprocesor čeká na vhodný okamžik pro spuštění čerpadla s dostatkem energie.
Konstrukce čerpadla
Tělo čerpadla Vysokoteplotní RYTON PPS ,Připojení šroubení G ½´´,Speciální těsnící O kroužek VITON ,Oběžné kolo vysokoteplotní RYTON PPS ,Rotor keramický feritový magnet ,Keramická hřídel oběžného kola.
Rozměry čerpadla 92 x 46 x 89 mm
Montáž
Při montáži nenamáhejte vstupní a výstupní šroubení, použijte flexi hadice, vždy použijte dva klíče. Dbejte na správné připojení polarity hnědý vodič +, modrý vodič - pól napájení. Změna polarity může poškodit elektroniku čerpadla. Před spuštěním čerpadla zajistěte naplnění okruhu kapalinou a jeho odvzdušnění. Ujistěte se, že je napájecí napětí vhodné pro napájení čerpadla. Čerpadlo obsahuje silný magnet. Nepoužívejte kapaliny, které by mohly obsahovat magnetické částice, může dojít k zadření rotoru. Čerpadlo nesmí zmrznout naplněné kapalinou. Čerpadlo nesmí běžet nasucho!!!Čerpadlo je určené pro horizontální a vertikální montáž. Vždy musí být namontováno dle obrázku. Ujistěte se, že je zpětný ventil namontován ve správném směru. Po zapnutí může trvat několik minut, než se systém zbaví vzduchových bublin.
Řešení problémů
Čerpadlo běží přerušovaně, nebo vůbec- závada v napájení, zkontrolujte napájecí napětí, případně napětí ze solárního panelu- opačná polarita zničí elektroniku čerpadla !!!!!!!- zanesený rotor čerpadla, vyčistěte rotor, čerpaná kapalina musí být čistá a nesmí obsahovat magnetické částice
Komplet obsahuje :
1 ks solární DC oběhové čerpadlo HS15-N

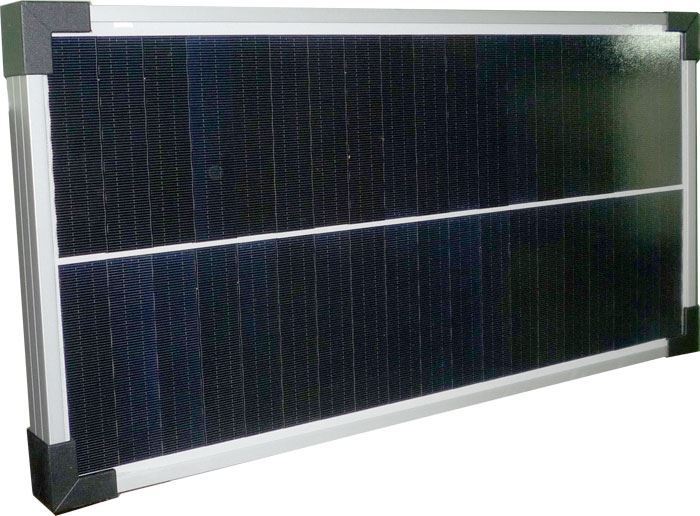

1 ks solární polykrystalický panel 20W, rozměr solárního panelu 500x350x25mm
